插杆式－低温强磁场扫描隧道显微镜（STM）

埃秒科技低温强磁场扫描隧道显微镜（STM）的镜体采用分体式抗震设计，镜体材质选用热膨胀系数低的高纯钽、蓝宝石等材质。我们通过插拔式设计将STM固定在测试杆底部，以实现在无液氦超导磁体和浸泡式超导磁体提供的低温磁场环境中稳定工作。相比于传统低温STM，我们的插杆式STM更简单、更高效、更经济。插杆式－低温强磁场扫描隧道显微镜STM在 X-Y-Z 三个方向的漂移速率在室温下均优于30 pm/min。4.2Ｋ低温下优于10 pm/min。该设备可以实现在1.5 K低温和16 T磁场下观测原子晶格结构、电子能量结构、超导现象等应用。

【主要特点】

【产品应用】

【分辨率高，应用场景广】

       埃秒科技的插杆式－低温强磁场扫描隧道显微镜STM具有优秀的抗震动能力、更高的成像稳定性、准确的小样品定位能力、以及低温强磁场兼容性。

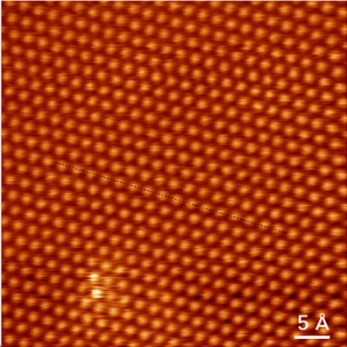

石墨表面分子原子分辨率图像

【室温、低温和强磁场环境下稳定的原子成像能力】

高空间分辨率和高能量分辨率的微米级样品研究极大地推动了材料等学科的发展，但是这类研究对STM仪器的要求极高。STM在超低温以及超高磁场极端条件下准确定位到微米级小样品，并能够实现高质量原子分辨成像依然是一个巨大的技术难题。

埃秒科技的插杆式－低温强磁场扫描隧道显微镜（STM）可以轻松解决上述问题，我们在原有STM的基础上构建一个独立的扫描成像单元，镜体的无磁设计使得扫描单元在强磁场条件下依旧可以稳定工作。下图是基于埃秒科技的插杆式－STM在1.7Ｋ超低温以及23Ｔ超高磁场强度下获得的NbSe₂表面的原子图像和dI/dV谱。

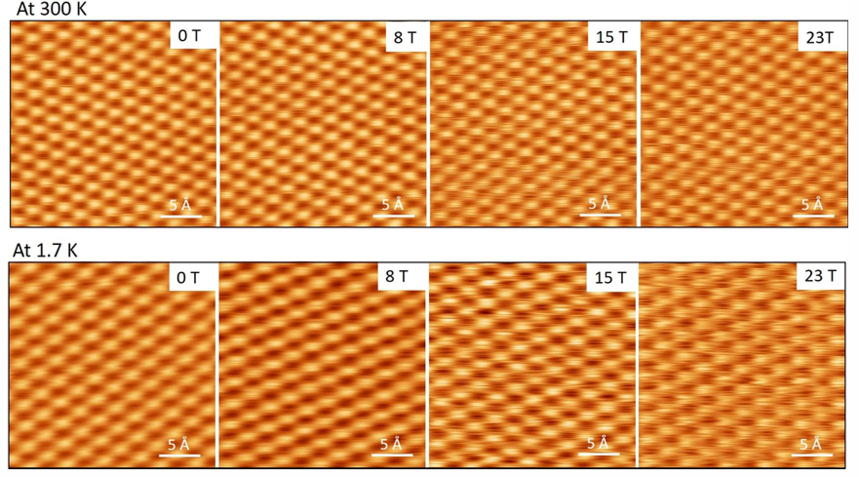

0Ｔ～23Ｔ连续变磁场STM图像

NbSe₂样品变温下的dl/dv谱测量

【强磁场条件下的超高稳定性】

在低温强磁场环境下，温度和磁场大小的变化都会引起针尖－样品相对位置的偏移，我们通过设计更精巧的机械结构，使得埃秒科技的插杆式－低温强磁场扫描隧道显微镜STM具有更小的机械回路、更高的稳定性。

下图是磁场从０T升高到23T时，STM针尖－样品的相对位置在X-Y平面和Ｚ方向上的位移，室温300K和低温1.7K下的数据都证明了我们的STM对磁场的超强免疫能力。

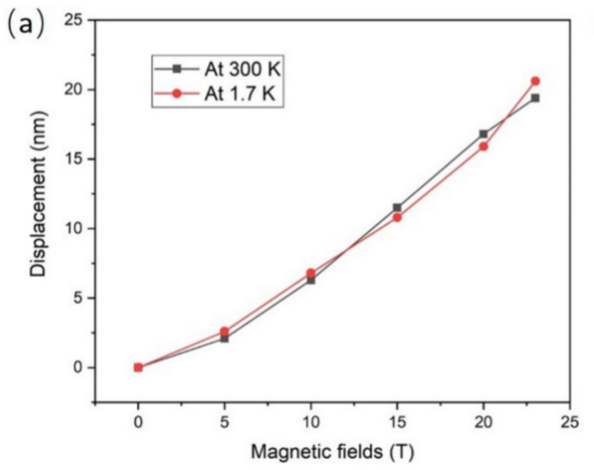

（a）变磁场条件下的X-Y方向漂移率

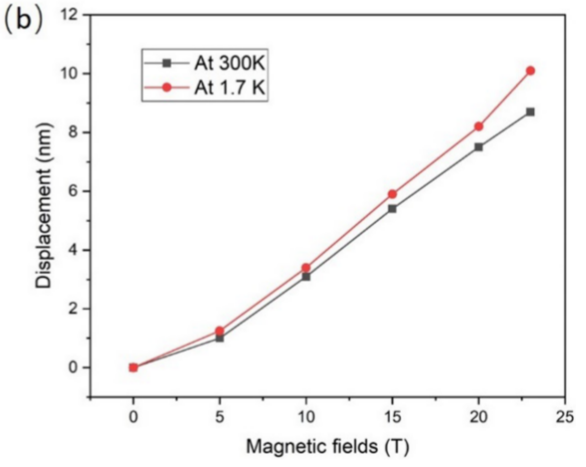

（b）变磁场条件下Ｚ方向漂移率

【主要技术参数】

【定制信息】

插杆式-低温强磁场扫描隧道显微镜（STM）系统可根据客户要求进行定制。
