扫描隧道显微镜（STM）

       埃秒科技扫描隧道显微镜(STM)采用新一代的三导轨压电纳米步进器，具有超低漂移率和超强抗振能力，无需隔音减振仍可以获得高清晰度原子分辨率图像。其在溶液中X-Y和Ｚ方向的漂移速率均优于50pm/min。

埃秒科技扫描隧道显微镜(STM)兼容性好，可用于气相和液相环境，也可与磁体、电化学工作站和光学仪器联用，也支持埃秒科技、NI、RHK等多家操作系统．

【主要特点】

【产品应用】

【电化学原子分辨率成像】

       固－液界面原子尺度的电化学现象引起科学界和技术界的广泛兴趣。许多生物体只在溶液中有反应活性，然而，传统表征表面的方法依赖于超高真空环境，在固－液界面不能工作。溶液电化学扫描遂道显微的出现打开了在固－液界面研究原子尺度现象的新视野。下图是基于埃秒科技的溶液电化学STM获得的硫酸根离子在Au（111）表面的吸附原子结构。

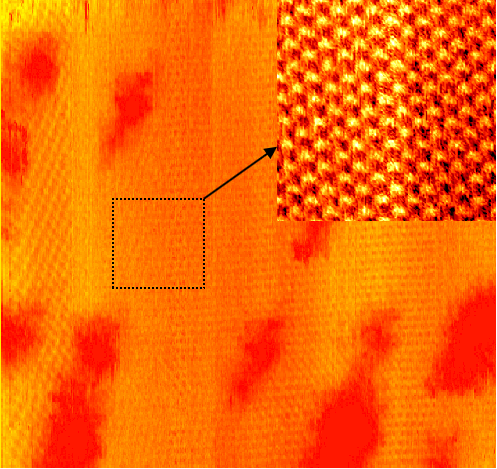

硫酸根离子在Au（111）表面的吸附过程成像

【溶液条件下检测蛋白质分子的结构形态和动力学】

       常规STM/AFM对生物分子（例如蛋白质、DNA）成像时需要对样品脱水，无法反映分子的真实状态。而已有的溶液型STM/AFM对蛋白成像时，只能分别出模糊的圆形或椭圆形，没有分子细节结构。因此在溶液中对单个生物分子进行高分辨成像是一个急需解决的科学问题。

       埃秒科技的溶液型STM可以轻松解决上述问题，凭借其高稳定成像能力可以轻松获得单个蛋白的亚分子特征图像，以及分子间相互作用动态过程。

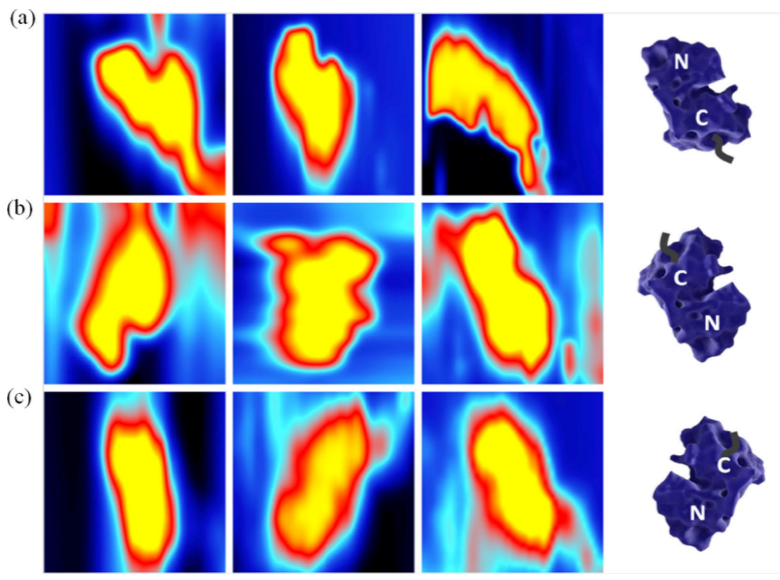

EGFR蛋白分子STM图像

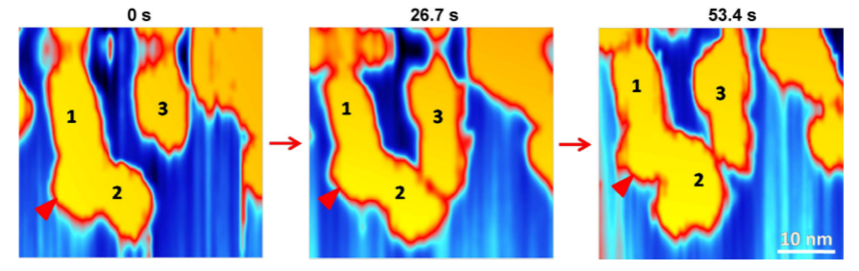

EGFR蛋白分子之间实时动态相互作用

【磁场环境优异的成像能力】

       在生物学上，稳态磁场能够影响并调控许多生物分子的结构以及功能化过程，传统的成像手段均无法在磁场、溶液等综合极端条件下去观测这一重要现象。埃秒科技的溶液型STM具有良好的磁场拓展能力和高稳定成像能力，可以轻松实现在磁场中研究生物分子的结构、取向以及分子间功能化过程。

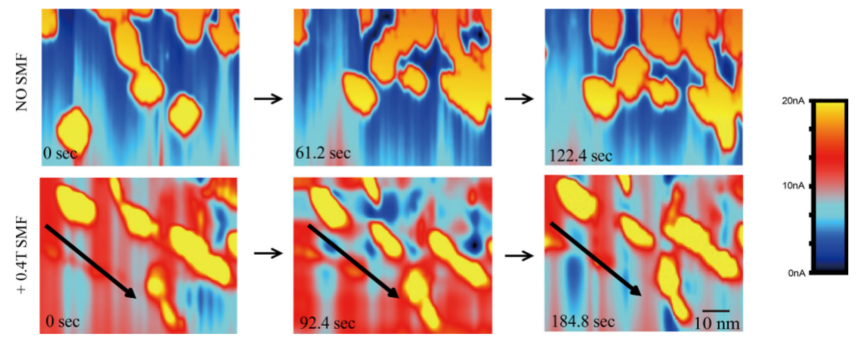

EGFR蛋白分子在磁场中的取向排列效应

【溶液型STM的超高稳定性】

       对比其它同类型的扫描隧道显微镜／ECSTM，埃秒科技的溶液型STM具有超高的成像稳定性，在X-Y方向和Ｚ方向的漂移速率均优于50 pm/min，既保证了大范围形貌测量的准确性，又能实现高质量的小范围原子成像。这主要得益于我们的STM采用的新一代三导轨压电纳米步进器，不仅具有强推力和高刚性、而且步进稳定。下图为我们在CuSO_４溶液中获得的Au（111）表面的大范围形貌图像，图中的参考点几乎无任何移动，显示出我们STM的极高成像稳定性。

Au（111）表面重复STM扫描成像

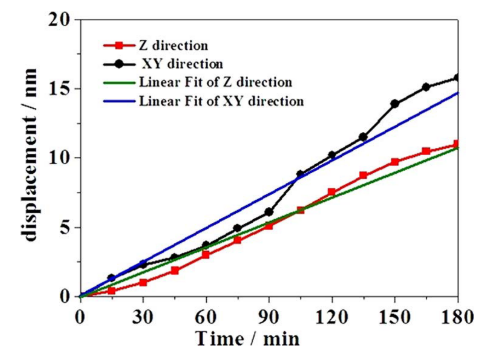

STM在X-Y和Ｚ方向的实测飘逸数据

【主要技术参数】

【定制信息】

埃秒科技扫描隧道显微镜（STM）,可根据客户要求进行定制
